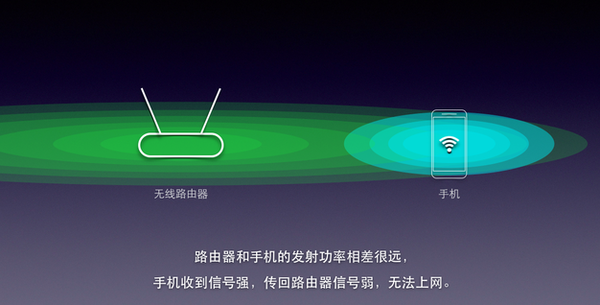

　　基站幾十W發射功率，手機最大發射功率也不過2W，為什么它們能通訊，而不會出現像上圖這種情況呢？

　　可以從幾個方面來看。

• 天線?；臼褂玫氖歉咴鲆嫣炀€，具備雙集/多集接收能力，±45度雙極化，可以很好的“捕捉”到手機發出的微弱信號。一副好天線就像是基站的“順風耳”，手機發出的很微弱的“聲音”也能被接收到。

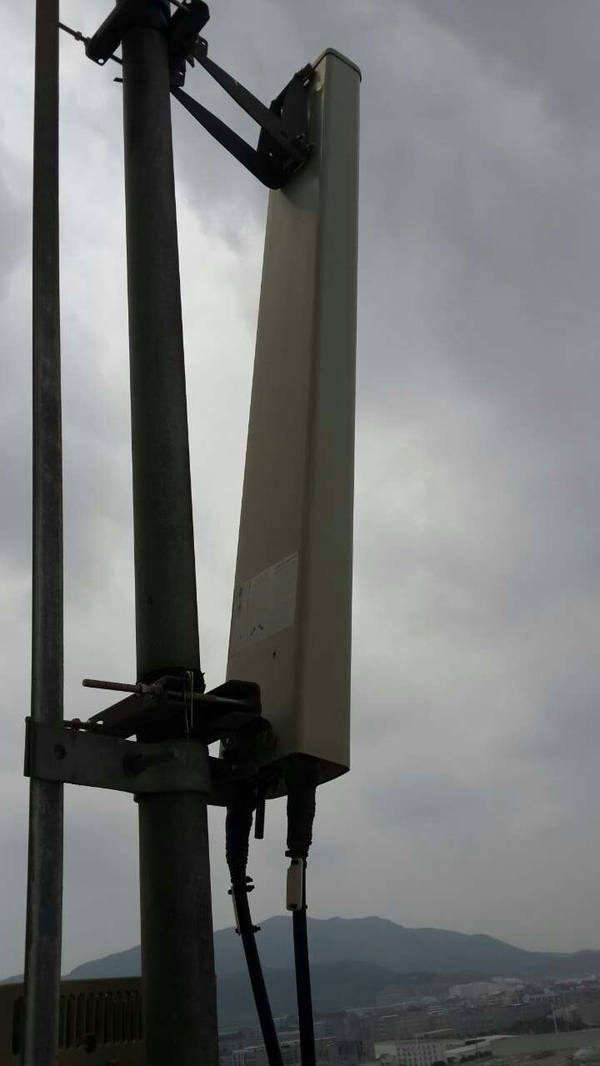

　　圖中就是一種常見的基站用定向板狀天線，長約1.2M，重約15Kg，可提供18dBi的增益能力，具備雙集接收能力。其實從體量上看就已經可以大概知道這家伙的能力了。

• 接收機?；局髟O(shè)備屬于商用工業設備，第一要求就是可靠和性能，在外觀、體積、重量、能耗、成本等等方面的要求相對于手機和家用無線路由器來說會寬松許多。因此基站主設備可以使用到比手機和普通家用無線路由器在接收能力上更為強勁的芯片器件和軟件算法。比如Ericsson公司的RBS6601分布式基站產品組成部分之一的RRU（Remote Radio Unit，射頻拉遠單元）就包含以下部分：

• 收發器（TRX）

• 發射器（TX）放大

• 發射器/接收器（TX/RX）轉接

• TX/RX 過濾

• 電壓駐波比（VSWR）支持

• ASC、TMA 與 RET支持

• 光纖接口

　　其中的TMA（塔頂放大器）功能可以用于對上行信號（即手機發給基站的信號）進行低噪聲放大，從而在很大程度上改善上行接收質量（注：TMA為非必選功能）。同時RRU本身的LNA（低噪聲接收放大器）和接收處理單元等等部分也都是性能強勁，非手機和普通家用無線路由器可比擬的。

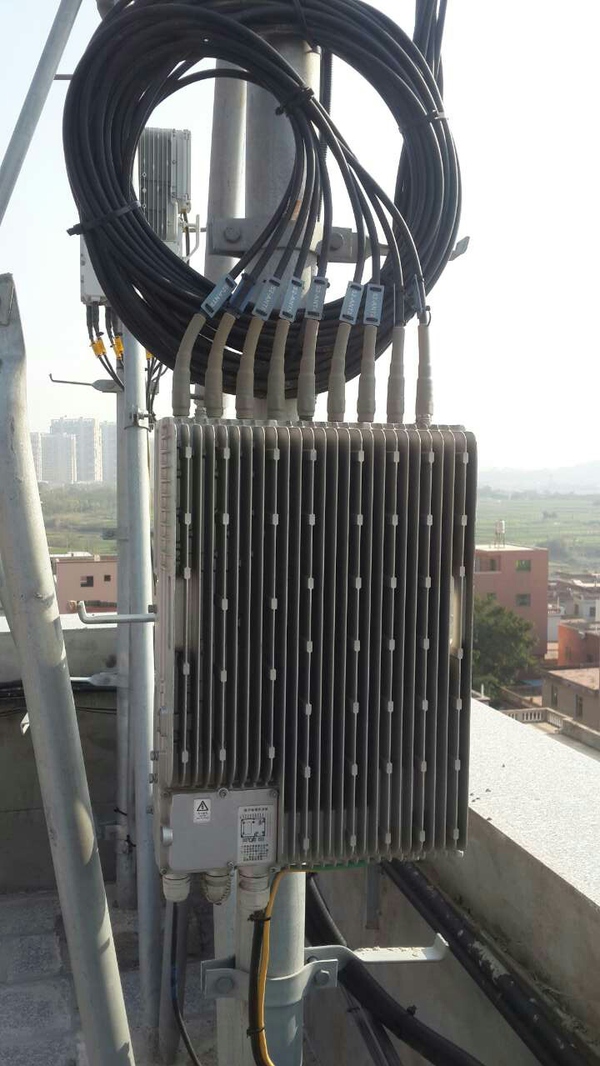

　　上圖是一款ZTE公司的TD-SCDMA分布式基站產品組成部分之一的RRU實物照片，手機以及普通的家用無線路由器和這個重達20kg有余、功耗最高達數百瓦的“大鐵塊”在噸位上就已經不是一個Level了（不過如此全副武裝的原因更多還是為了能適應各種室外環境，比如防水還有更好的散熱等等）。

• 還有就是所使用的技術。比如使用了CDMA技術的3G系統比單純使用TDMA+FDMA技術的GSM多了擴頻增益，從而允許終端可以以更低的發射功率和基站進行通信。

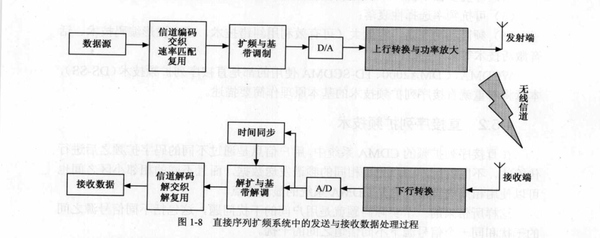

　　如上圖，使用CDMA技術的系統和沒有使用該技術的系統的一個很大區別就是多了擴頻/解擴這個步奏，通過擴頻可以使原來相對高功率頻譜密度的窄帶信號展擴成一個低功率頻譜密度的寬帶信號，在接收端再進行解擴操作將擴頻后的信號恢復出來。CDMA技術的特性可以使手機以更低的發射功率進行工作的同時還能被基站更好的接收，比如WCDMA手機的發射功率可低至-50dBm（約10nW，而GSM手機在1800MHz頻段下最低發射功率為0dBm，約1mW）。這種信號甚至可以淹沒在噪聲中進行傳輸，具備一定的隱蔽性，因此早期也被用于軍事通信用途。同時CDMA中還使用Rake接收機對多徑信號進行合并處理（無論是基站還是手機都應用了Rake接收機，只是基站的更強點），使得原本微弱的信號能更好的被接收，這也是CDMA技術的優勢之一。另外CDMA技術還使用了上行軟切換，簡單說就是允許一部手機的信號被多個小區（cell）接收，然后由上層網元（比如RNC）進行選擇性合并，這也是“基站能更好的接收手機微弱信號”的一個體現。通俗的說就是采取CDMA技術系統的基站（WCDMA/CDMA2000/TD-SCDMA）接收能力要比GSM基站更強。關于CDMA技術的更多更專業、更細節的東西可以自行搜索和參閱相關書籍或者技術文檔。

　　最后就是基站君雖然性能強大，但是其同時間所能服務的手機數量也是有上限的，當同個小區（cell）下同時進行業務的手機超過一定數量，就可能會導致上行受限（比如CDMA系統的呼吸效應），此時部分手機的信號即使能被接收也無法被正確解調，從而造成無法進行業務的情況。如果手機距離基站實在過遠或者是物理環境阻隔太多，使得基站接收到手機的信噪比低于其所能解調的門限，也會造成業務無法順利進行。還有就是私人違法架設的一些所謂信號放大器之類的東西，由于其發射功率或者天線增益超標，導致基站接收到的信號功率過大，從而引起底噪的抬升，甚至阻塞了接收機，就像大家都安靜說話，就一個人大聲說話蓋過了所有人的聲音一樣，此時基站也無法順利解調出其他手機的信號了。所以基站也并不是每時每刻都能順利的接收并解調出手機的信號。
